Üretim Giriş

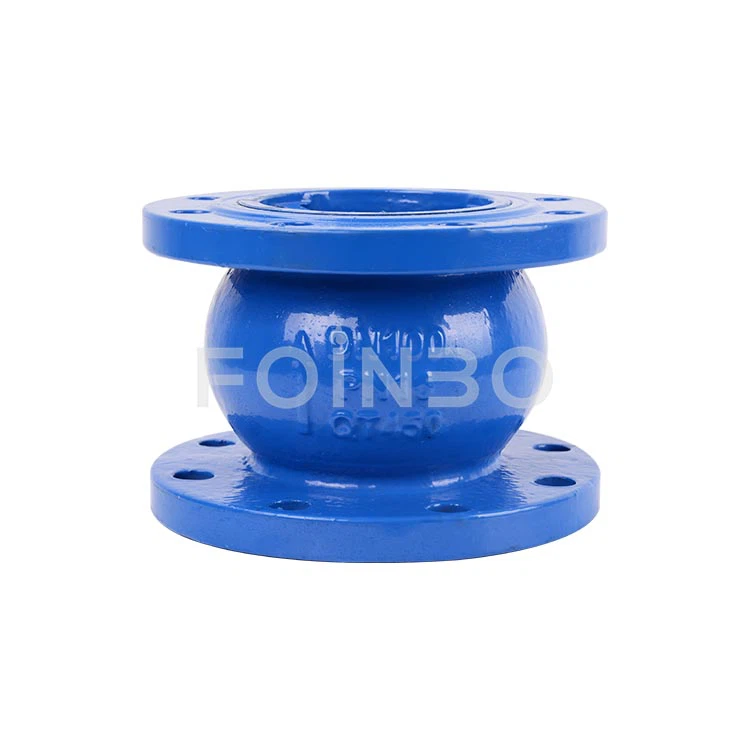

Bir çek valfinin işlevselliğini gürültü azaltma özellikleri ile birleştirmek için tasarlanmış bir dizi yüksek performanslı valf olan Foinbo® Silence Checker Serisi. Seri, çeşitli boru hattı boyutlarına ve sistem gereksinimlerine uyacak şekilde tasarlanmış birden fazla modeli kapsamaktadır.
H41x -16 q -50 gibi model numaraları, her valfin belirli özelliklerini gösterir. Örneğin, 'H41X' valf türünü belirtir, '16q' basınç derecesini gösterir ve sayısal sonek (örneğin, '-50') hem inç hem de milimetre (2 inç {= 50 mm) valf boyutuna karşılık gelir. Her valf, kolay kurulum ve mevcut boru sistemlerine entegrasyon için bir flanş uç bağlantısına sahiptir.
Bu valflerin kalbi, sadece güvenilir tek yönlü akış sağlamakla kalmayıp aynı zamanda sıvı hareketiyle ilişkili gürültüyü azaltan esnek disk tasarımlarında yatar. Tüm modeller için çalışma basıncı aralığı 1. 0 ila 1.6 MPa'dır, bu da onları basınç stabilitesi ve gürültü kontrolünün çok önemli olduğu çok çeşitli uygulamalar için uygun hale getirir.
Hem kırmızı hem de mavi renklerde bulunan bu susturucu çek valfleri sadece verimli bir şekilde performans sergilemekle kalmaz, aynı zamanda herhangi bir endüstriyel ortama görsel çekicilik de ekler. Modeller, daha küçük boru hatları için uygun olan kompakt H41X -16 q -50 ile daha önemli sistemlerde daha yüksek akış hızlarını işlemek için ideal olan daha büyük H41X -16 Q -150 arasında değişir.
Ürün parametreleri
|
Model numarası |
İnç |
mm |
Bağlantı |
Valf tipi |
Çalışma baskısı |
Renk |
|
H41X-16Q-50 |
2 |
50 |
Flanş sonu |
Esnek disk |
1. 0/1.6mpa |
Kırmızı/Mavi |
|
H41X-16Q-65 |
2.5 |
65 |
Flanş sonu |
Esnek disk |
1. 0/1.6mpa |
Kırmızı/Mavi |
|
H41X-16Q-80 |
3 |
80 |
Flanş sonu |
Esnek disk |
1. 0/1.6mpa |
Kırmızı/Mavi |
|
H41X-16Q-100 |
4 |
100 |
Flanş sonu |
Esnek disk |
1. 0/1.6mpa |
Kırmızı/Mavi |
|
H41X-16Q-125 |
5 |
125 |
Flanş sonu |
Esnek disk |
1. 0/1.6mpa |
Kırmızı/Mavi |
|
H41X-16Q-150 |
6 |
150 |
Flanş sonu |
Esnek disk |
1. 0/1.6mpa |
Kırmızı/Mavi |
|
H41X-16Q-200 |
8 |
200 |
Flanş sonu |
Esnek disk |
1. 0/1.6mpa |
Kırmızı/Mavi |
|
H41X-16Q-250 |
10 |
250 |
Flanş sonu |
Esnek disk |
1. 0/1.6mpa |
Kırmızı/Mavi |
|
H41X-16Q-300 |
12 |
300 |
Flanş sonu |
Esnek disk |
1. 0/1.6mpa |
Kırmızı/Mavi |
|
H41X-16Q-350 |
14 |
350 |
Flanş sonu |
Esnek disk |
1. 0/1.6mpa |
Kırmızı/Mavi |
|
H41X-16Q-400 |
16 |
400 |
Flanş sonu |
Esnek disk |
1. 0/1.6mpa |
Kırmızı/Mavi |
SSS
S: Bir susturucu çek valfinin amacı nedir?
C: Bir susturucu kontrol valfı iki ana amaca hizmet eder: bir boru sistemindeki sıvının ters akışını önler, sıvının sadece bir yönde akmasını sağlar ve valften akan sıvının ürettiği gürültüyü azaltır. Bu, özellikle konut veya ticari binalarda olduğu gibi gürültü kirliliğinin en aza indirilmesi gereken sistemlerde önemlidir.
S: Bir susturucu çek valfindeki esnek disk nasıl çalışır?
C: Bir susturucu çek valfindeki esnek disk, bir yönde sıvı akışına izin vermek için açılan ve geri akışı önlemek için kapanan bir bariyer görevi görür. Giriş tarafındaki sıvı basıncı çıkış tarafındaki basıncı aştığında, disk açılır ve sıvının akmasına izin verir. 3. Basınç tersine döndüğünde, disk esnekliği ve basınç farkı nedeniyle kapanır ve böylece geri akışı önler.
S: Bu susturucu çek valfleri için çalışma basıncı derecelendirmeleri nelerdir?
A: Listelenen susturucu çek valfleri için çalışma basıncı derecelendirmeleri 1. 0/1.6 MPa'dır. Bu, valflerin bu basınç aralığı içinde sızıntı veya hasar olmadan güvenli bir şekilde çalışabileceği anlamına gelir. Gerçek çalışma basıncının belirli kurulum ve çalışma koşullarına bağlı olarak değişebileceğini belirtmek önemlidir.
S: Bu vanalar için mevcut farklı boyutlar ve bağlantı türleri nelerdir?
C: Susturucu çek valfleri, 2 inç (50 mm) ila 6 inç (150 mm) arasında değişen çeşitli boyutlarda gelir. Hepsinin flanş adaptörleri veya kaplinler kullanılarak boru sistemlerine güvenli bir şekilde bağlanmalarını sağlayan flanş uç bağlantılarına sahiptir. Flanş bağlantısı güçlü, sızdırmaz bir conta sağlar.
S: Bu susturucu çek valfleri için hangi renkler mevcut?
C: Susturucu çek valfleri kırmızı veya mavi renkte mevcuttur. Renk seçimi öncelikle estetik amaçlar içindir ve valfin performansını etkilemez. Bununla birlikte, birden fazla valf ve bileşenin kolayca ayırt edilmesi gereken büyük boru sistemlerinde tanımlama veya kodlama amaçları için yararlı olabilir.
